DESTINAŢIA PRODUSULUI
Echipamentul de filtroventilaţie IFV2 - 750M tip ”adapost-ala.roTM” este practic o instalație destinată introducerii de aer filtrat în incinta adăposturilor de protecţie civilă (ALA), asigurând condiţiile de microclimat pentru un număr de max. 150 de persoane.
Instalaţia de filtroventilaţie funcţionează în climat temperat, cu temperaturi cuprinse între -20°C şi +50°C, cu umiditate relativă de max. 80% la +25°C şi tropical arid.
Instalația este executată în conformitate cu precizările din ”Normele tehnice privind proiectarea și executarea adăposturilor de protecție civilă în cadrul construcțiilor noi”, aprobate prin Decizia nr. 177 din 22.11.1999 a primului ministru.
Echipamentul de filtroventilație IFV2 – 750M tip ”adapost-ala.roTM” asigură în interiorul adăpostului o suprapresiune de cca. 10÷15 mmCA față de cea atmosferică, astfel încât să nu existe posibilitatea pătrunderii aerului viciat din exterior.
Instalația este concepută să lucreze în două regimuri de filtrare şi în câte două regimuri de acţionare fiecare, in funcţie de cerinţele momentului utilizării, astfel:
filtrare mecanică – filtrele chimice STL-FPA 100 sunt excluse din circuitul aerului. Acest sistem este utilizat pe timp de pace şi asigură numai o curăţare de praf şi impurităţi mecanice a aerului introdus în incintă;
filtrare chimică – aerul din exterior este filtrat prin cele trei filtre chimice STL-FPA 100. Acest sistem este utilizat la diverse aplicaţii sau pe timp de război (atacuri cu substanţe toxice de luptă).
Ambele regimuri de filtrare pot fi obținute prin acţionarea grupului de ventilare al instalaţiei în două moduri:
acționare electrică – curentul electric este furnizat de rețeaua electrică sau de grupul electrogen propriu al adăpostului;
acționare manuală – atunci când sistemele electrice nu sunt în stare de funcționare.
COMPONENŢA PRODUSULUI

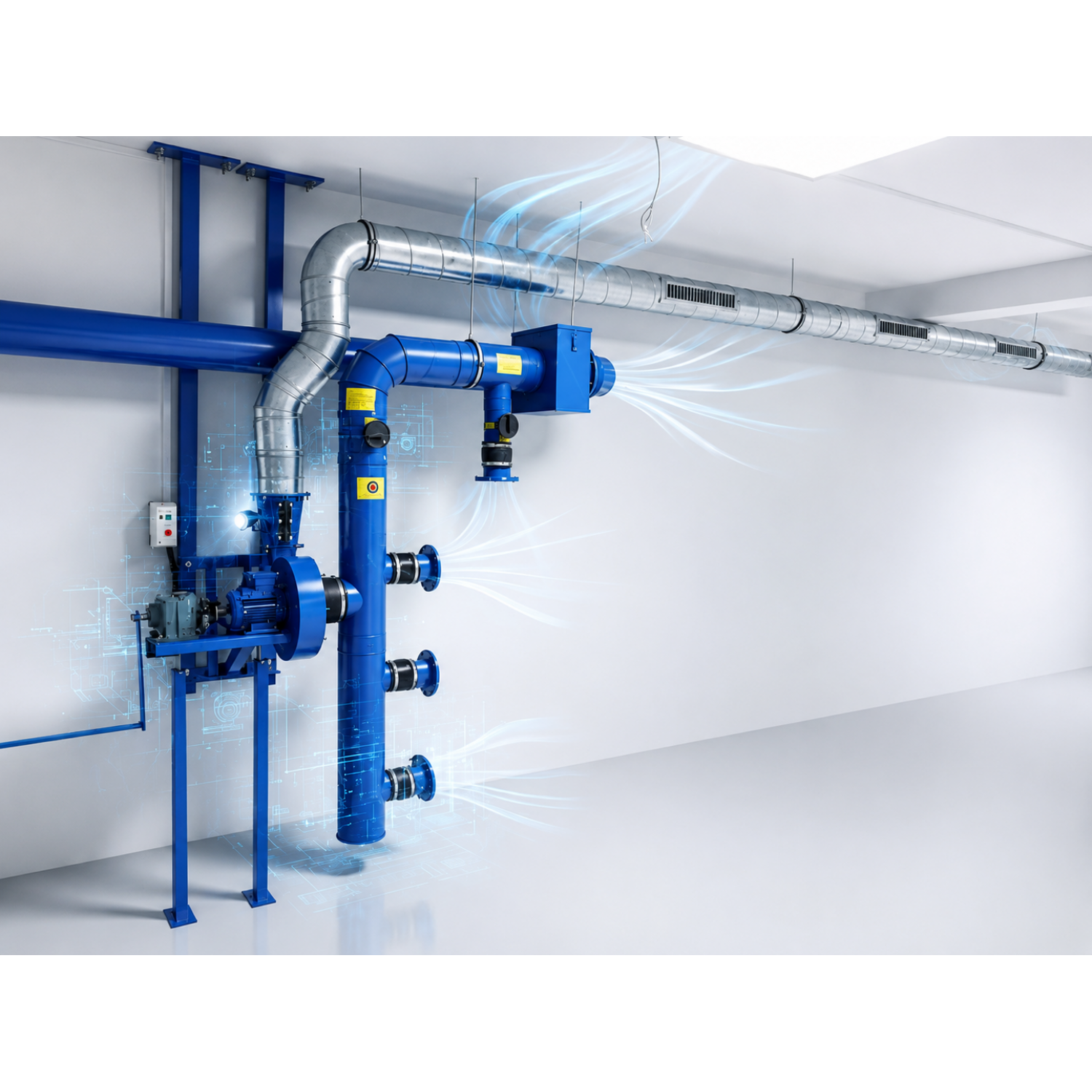

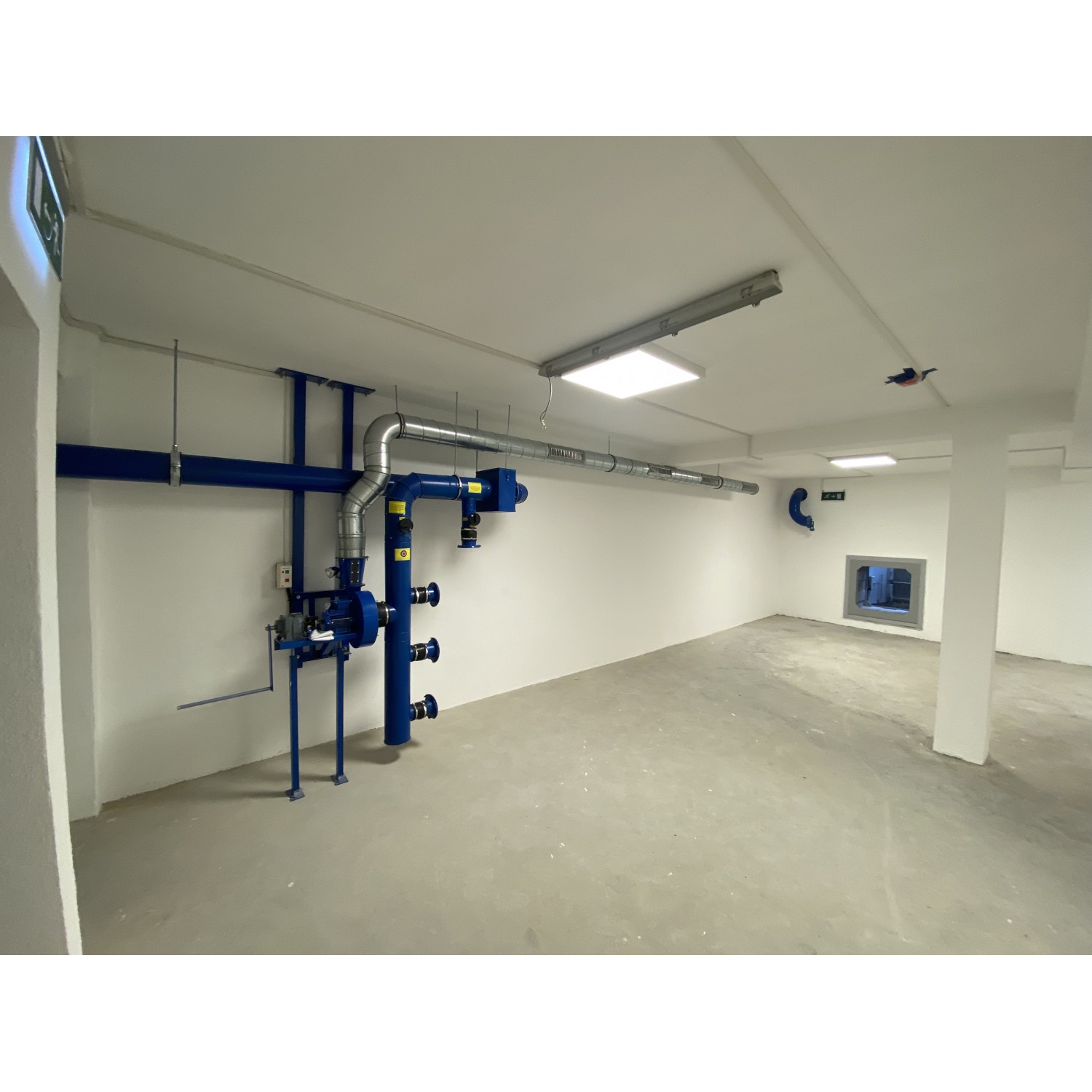

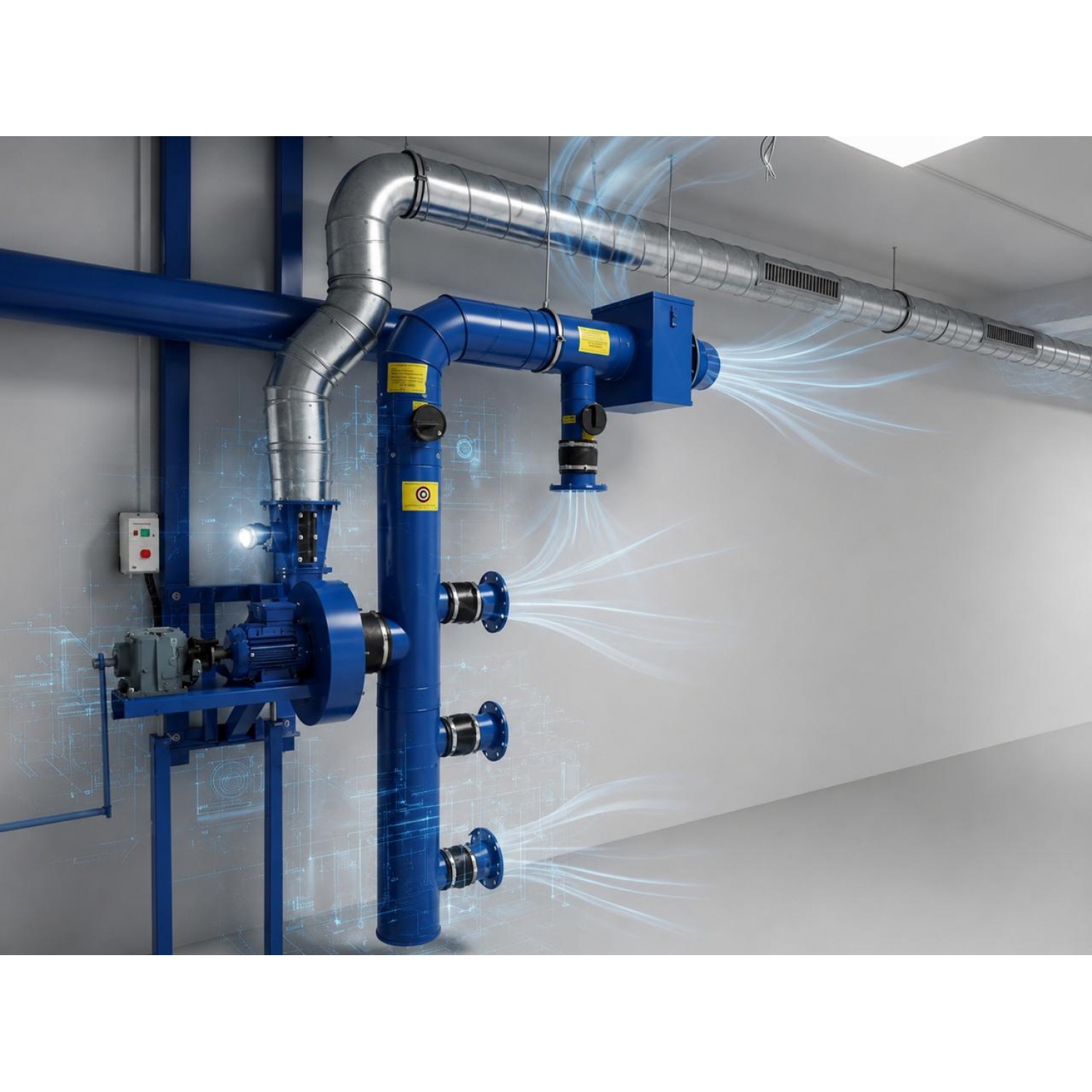

Principalele părţi componente ale echipamentului de filtroventilație IFV2 – 750M tip ”adapost-ala.roTM” (vezi foto de mai jos) sunt:
Grup Ventilator (ventilator, electromotor, multiplicator de turație, sistem de rotație unisens și de acționare dinam, manivelă pentru acționarea manuală)
Vană Antisuflu BYS2-0/A
Cutie Filtrantă cu Filtru Mecanic Reținător de Praf (prevăzută cu flanșă pentru cuplare pe țeavă trasă Dn159)
Micromanometru Diferențial
Debitmetru cu Disc
Supapă de Suprapresiune S-00M
Instalație de Iluminat de Siguranță (far și dinam)
Elemente de Racord (conducte, manșoane, coliere)
Canal de Aer (tubulatură de aspirație cu 4 ștuțuri Φ 100 cuplare filtre chimice)
Clapete Reglaj Debit (circulare Φ 150, respectiv Φ 100)
CARACTERISTICI PRINCIPALE
Caracteristici constructive:
Dimensiuni de gabarit:
lungime – 1700 mm;
lăţime – 655 mm;
înălţime – 2000 mm;
greutate - 80 kg.
Tensiunea de alimentare (opțional, in funcție de solicitarea clientului):
230V;
3x400V.
Caracteristici funcţionale:
Filtrare mecanică:
Acţionare electrică (motor electric trifazat 0.55KW 3000RPM B34 230/400V):
debit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 750 m3/h.
disponibil presiune (pentru tubulatură aer). . . . . . . .1176 Pa.
putere consumată. . . . . . . . . . . . . . . . . . . . . . . . . . . . 0,55 kW.
turaţie motor şi ventilator. . . . . . . . . . . . . . . . . . . . . . . 2850 rpm.
b) Acţionare manuală (reductor monobloc coaxial cu pinioane elicoidale):
debit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 600 m3/h.
disponibil presiune (pentru tubulatură aer). . . . . . . 441 Pa.
număr rotaţii manivelă . . . . . . . . . . . . . . . . . . . . . . . . 50 ÷ 55.
turaţie ventilator. . . . . . . . . . . . . . . . . . . . . . . 2260 ÷ 2475 rpm.
Filtrare chimică:
a) Acţionare electrică (motor electric trifazat 0.55KW 3000RPM B34 230/400V):
debit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 300 m3/h.
disponibil presiune (pentru tubulatură aer). . . . . . . 716 Pa.
putere consumată . . . . . . . . . . . . . . . . . . . . . . . . . . 0,250 kW.
turaţie motor şi ventilator . . . . . . . . . . . . . . . . . . . . 2850 rpm.
b) Acţionare manuală (reductor monobloc coaxial cu pinioane elicoidale):
debit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 246 m3/h.
disponibil presiune (pentru tubulatură aer). . . . . . . 480 Pa.
număr rotaţii manivelă . . . . . . . . . . . . . . . . . . . . . 50 ÷ 55 rpm.
turaţie ventilator. . . . . . . . . . . . . . . . . . . . . . . 2260 ÷ 2475 rpm.
